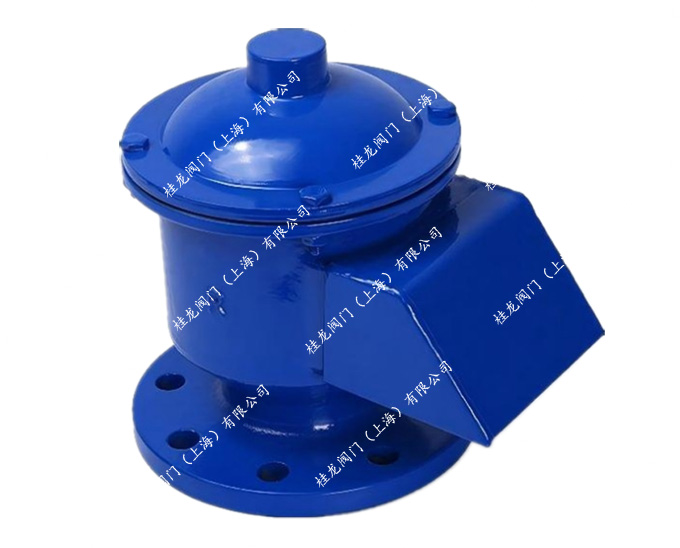

桂龍GFQ-2全天候呼吸閥由壓力閥和真空閥組成，安裝于貨油艙透氣管上，能隨貨油艙內油氣正負壓變化而自動啟閉，使貨油艙內外氣壓差保持在允許值范圍內。當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持油罐的密閉性；當往罐內補充介質，使罐內上部氣體空間的壓力升高，到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續增高；罐外的大氣將頂開呼吸閥的負壓閥盤。
GFQ-2全天候呼吸閥安裝在儲罐頂部，是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼(稱正壓)。如罐內液體往外輸出時罐內必須從外空氣吸進罐內(稱負壓)。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。全天候呼吸閥殼體選用不銹鋼、鑄鋼和鋁合金，耐腐蝕性好；適用于儲存閃點低于28 ℃的甲類油品和閃點低于60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。
全天候呼吸閥GFQ-2性能特點：
①新型全天候呼吸閥殼體選用不銹鋼、鑄鋼和鋁合金，耐腐蝕性好；
②閥盤采用四氟材料，耐低溫，防凍性能好；
③結構簡單，易檢修，安全方便。
公稱通徑：DN25-DN400
執行標準：按SY/T0511-1996《石油儲罐呼吸閥》和API2000的標準進行生產檢驗和驗收
呼吸閥操作壓力
|
壓力
|
等級
|
|
A
|
|
C
|
D
|
|
呼出壓力
|
+355Pa(36mmH20)
|
+980Pa(100mmH20)
|
+1765Pa(180mmH20)
|
由用戶定
|
|
吸入壓力
|
-295Pa(30mmH20)
|
-295Pa(30mmH20)
|
-392Pa(40mmH20)
|
由用戶定
|
呼吸閥通氣量和泄漏量
|
代號
|
規格mm
|
50
|
80
|
100
|
150
|
200
|
250
|
|
壓力等級Pa
|
通氣量m3/h
|
|
A
|
+335
|
25
|
60
|
90
|
190
|
340
|
550
|
|
-295
|
20
|
50
|
75
|
160
|
280
|
450
|
|
|
+980
|
30
|
70
|
100
|
200
|
380
|
600
|
|
-295
|
20
|
50
|
75
|
160
|
280
|
450
|
|
C
|
+1765
|
40
|
95
|
140
|
280
|
500
|
800
|
|
-295
|
20
|
50
|
75
|
160
|
280
|
450
|
|
