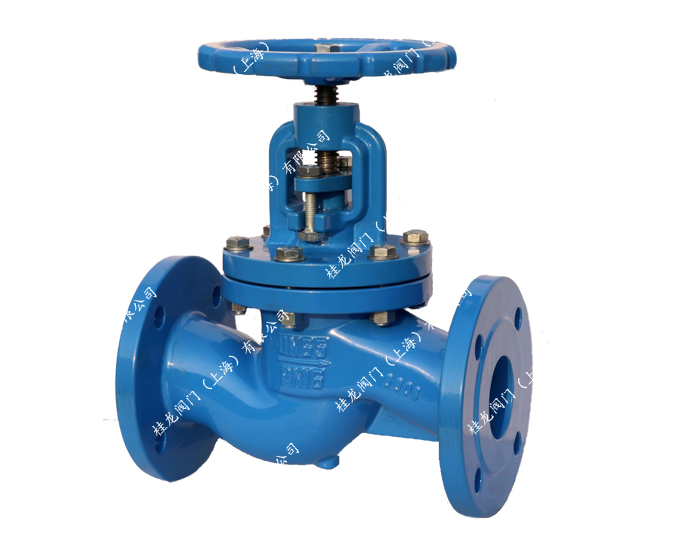

德標截止閥結構合理、密封可靠，德標截止閥驅動方式有手動、齒輪傳動、電動、氣動等。
德法蘭截止閥適用于公稱壓力PN16～PN160，此廣泛應用于石油化工、船舶、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體系統，性能安全可靠。
技術規范
|
結構形式
|
BB-BG-OS＆Y
|
|
驅動方式
|
手動
|
|
電動
|
|
設計標準
|
DIN3356
|
|
結構長度
|
DIN3202
|
|
連接法蘭
|
DIN2543-2545
|
|
試驗和檢驗
|
DIN3230
|
注：系列閥門連接法蘭克根據用戶要求設計制造。
產品性能規范
|
公稱壓力（MPa）
|
殼體實驗壓力（MPa）
|
密封試驗壓力（MPa）
|
適用溫度(℃)
|
適用介質
|
|
1.6
|
2.4
|
1.76
|
-110～600℃
|
水、蒸汽、油品等
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.04
|
主要零件材料及性能
|
殼體
|
GS-C25
|
1.4308
|
|
閥瓣
|
GS-C25
|
1.4308
|
1.4408
|
Monel
|
|
閥桿
|
13Cr
|
1.4308
|
1.4408
|
Monel
|
F304
|
|
閥瓣密封面
|
13Cr
|
13Cr
|
STL
|
1.4308
|
STL
|
1.4408
|
STL
|
Monel
|
1.4308
|
1.4308
|
STL
|
|
閥座密封面
|
13Cr
|
STL
|
STL
|
1.4308
|
STL
|
1.4408
|
STL
|
Monel
|
1.4308
|
STL
|
STL
|
|
殼體
|
1.4408
|
1.4306
|
1.4301
|
|
閥瓣
|
|
閥桿
|
1.4408
|
1.4306
|
1.4301
|
|
閥瓣密封面
|
1.4408
|
1.4408
|
STL
|
1.4306
|
1.4306
|
STL
|
1.4301
|
1.4301
|
STL
|
|
閥座密封面
|
1.4408
|
STL
|
STL
|
1.4306
|
STL
|
STL
|
1.4301
|
STL
|
STL
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
德標截止閥
主要外形和連接尺寸
|
壓力等級 (MPa)
|
PN1.6MPa
|
|
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
450
|
600
|
730
|
850
|
980
|
1100
|
|
H
|
240
|
260
|
276
|
285
|
300
|
305
|
354
|
402
|
437
|
496
|
541
|
699
|
815
|
914
|
1189
|
1350
|
|
W
|
120
|
140
|
160
|
160
|
180
|
200
|
200
|
750
|
250
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
|
重量（Kg）
|
8
|
10
|
12
|
16
|
17
|
20
|
30
|
38
|
56
|
75
|
100
|
182
|
278
|
398
|
500
|
618
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
主要外形和連接尺寸
|
壓力等級(MPa)
|
PN2.5MPa
|
|
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
450
|
600
|
730
|
850
|
980
|
1100
|
|
H
|
240
|
260
|
276
|
285
|
300
|
325
|
363
|
415
|
453
|
505
|
556
|
744
|
864
|
948
|
1269
|
1450
|
|
W
|
120
|
140
|
160
|
160
|
180
|
200
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
600
|
|
重量（Kg）
|
8
|
10
|
12
|
16
|
17
|
20
|
30
|
39
|
58
|
80
|
101
|
190
|
290
|
405
|
510
|
650
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
主要外形和連接尺寸
|
壓力等級 (MPa)
|
PN4.0MPa
|
|
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
450
|
600
|
730
|
850
|
980
|
1100
|
|
H
|
240
|
260
|
276
|
285
|
300
|
325
|
370
|
430
|
480
|
532
|
589
|
783
|
888
|
965
|
1285
|
1512
|
|
W
|
120
|
140
|
160
|
160
|
180
|
200
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
600
|
|
重量（Kg）
|
8
|
10
|
12
|
16
|
17
|
22
|
31
|
41.5
|
61
|
83
|
110
|
210
|
318.5
|
430
|
520
|
680
|
|
