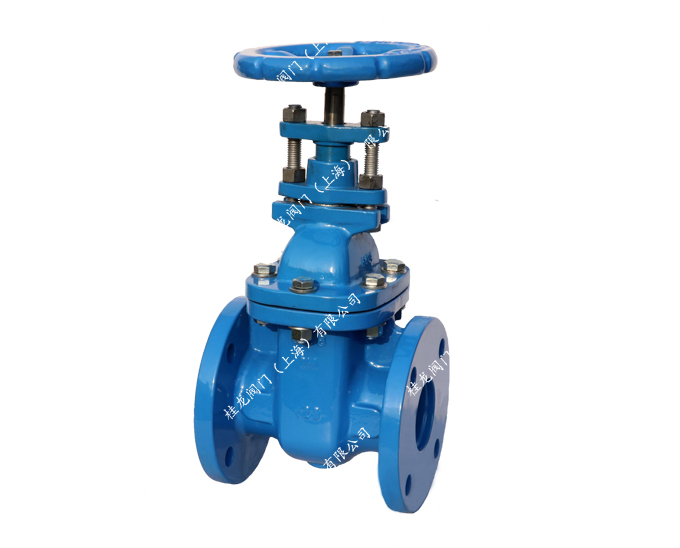

美標閘閥特點：
|
Dimensions
|
|
DN
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
1.5''
|
2''
|
2.5''
|
3''
|
4''
|
5''
|
6''
|
8''
|
10''
|
12''
|
|
L
|
6.5''
|
7''
|
7.5''
|
8''
|
9''
|
10''
|
10.5''
|
11.5''
|
13''
|
14''
|
|
H
|
9.5''
|
10''
|
10.5''
|
11.5''
|
14.5''
|
16.5''
|
18''
|
22.6''
|
27''
|
31''
|
|
D
|
5''
|
6''
|
7''
|
7.5''
|
9''
|
10''
|
11''
|
13.5''
|
16''
|
19''
|
|
Application
|
|
1
|
Face to Face is According to ANSI B16.10
|
|
2
|
Flange drilled is According to ANSI B16.1
|
|
Test
|
|
Workingpressure
|
125PSI
|
150PSI
|
|
TestpressureShell
|
21.1kgf/cm2
|
|
Seat
|
15.0kgf/cm2
|
|
Components
|
|
閥體Body
|
CAST IRON（A126）
|
|
閥蓋Bonnet
|
CAST IRON（A126）
|
|
閥桿STEM
|
STAINLESS STEEL（SS410）
|
|
閥板DISC
|
CAST IRON（A126）
|
|
閥環SEATRING
|
CAST BRONZE/STAINLESS STEEL（B62）
|
|
格蘭GLAND
|
DUCTILE IRON（FCD45）
|
|
迫緊PACKING
|
NOT ASBESTOS
|
|
手輪HANDWHEEL
|
CAST IRON（A126）
|
美標鑄鋼暗桿閘閥適用于ANSI Class150～2500，工作溫度-59～425℃（碳鋼）、-29～650℃（鉻鉬鋼）及-40～500℃（不銹鋼）的名種管路上。鑄鋼暗桿閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只作全開和全關，
不適合作調節和節流。鑄鋼暗桿閘閥閥桿不做升降運動，更有效的節約安裝空間。可廣泛用于石油、化工、食品、自來水、污水、建筑、醫藥、輕紡、電力、船舶、冶金、能源系統等液體管線上作截流裝置使用。
|
