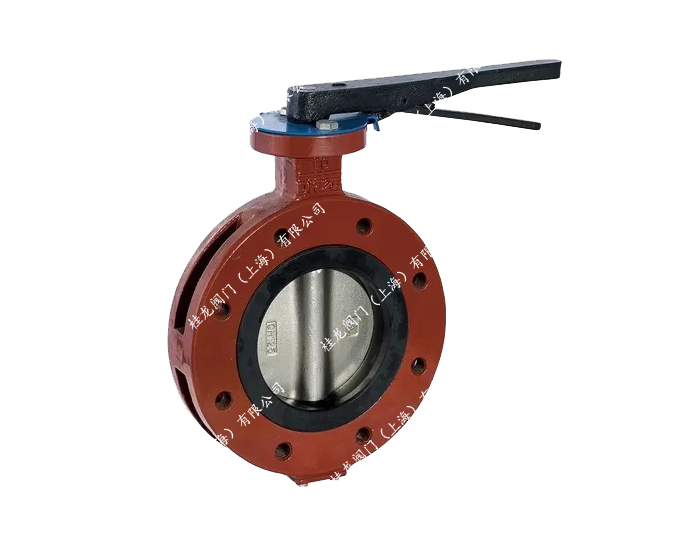

船用手柄法蘭蝶閥GB/T3036-94
用途及特點
船用手柄法蘭蝶閥GB/T3036-94適用于船舶、醫(yī)藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節(jié)流量和截流介質的作用，具有補償管道熱脹冷縮的功能。
其主要特點為：
設計新穎，合理，結構獨特，重量輕，操作方便，啟閉迅速；
手柄法蘭蝶閥除了能作調節(jié)和截流作用，補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修提供方便；
密封部位可調節(jié)更換，密封性能可靠等特點。
船用手柄法蘭蝶閥GB/T3036-94,生產標準：國標GB/CB、日標JIS、美標ANSI、德標DIN、公稱壓力：5K、10K、16K、PN、6PN1、0PN16、ANSI150、LB300LB，公稱通徑DN50-DN1200，閥體材質：球墨鑄鐵QT450、鑄鋼ZG230-450、不銹鋼SUS、青銅BZ，閥板：不銹鋼SUS、青銅BZ，閥座：丁晴橡膠NBR，聚四氟乙烯：PTFE、三元乙丙橡膠EPDM、氟橡膠FKM。
采用標準
設計標準：GB/T3036-1994
法蘭連接尺寸：GB/T9113.1-2000; GB/T9113.2-2000; GB/T9115.1-2000; GB/T9115.2-2000
壓力試驗：GB/T 13927-1992; JB/T 9092-1999
船用手柄法蘭蝶閥，生產標準：國標GB/CB、日標JIS、美標ANSI、德標DIN、公稱壓力：5K、10K、16K、PN、6PN1、0PN16、ANSI150、LB300LB，公稱通徑DN50-DN1200，閥體材質：球墨鑄鐵QT450、鑄鋼ZG230-450、不銹鋼SUS、青銅BZ，閥板：不銹鋼SUS、青銅BZ，閥座：丁晴橡膠NBR，聚四氟乙烯：PTFE、三元乙丙橡膠EPDM。
主要技術參數
|
公稱通徑
|
DN
|
50～2000
|
|
公稱壓力
|
PN
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
|
強度實驗
|
0.9
|
1.5
|
2.4
|
|
密封實驗
|
0.66
|
1.1
|
1.76
|
|
氣密封實驗
|
0.6
|
0.6
|
0.6
|
|
使用溫度
|
≤80℃
|
|
適應介質
|
空氣、海水、蒸汽、煤氣、油品等
|
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動
|
主要零件的材質
|
零件名稱
|
材料
|
|
閥體
|
鑄鐵、鑄鋼、不銹鋼鉻、鉬鋼、合金鋼
|
|
蝶板
|
鑄鋼、合金鋼、不銹鋼、鉻鉬鋼、青銅
|
|
密封圈
|
橡膠、聚四氟、聚內脂、不銹鋼
|
|
閥桿
|
2Cr13、不銹鋼、鉻鉬鋼
|
|
伸縮管
|
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
|
|
填料
|
柔性石墨
|
|
