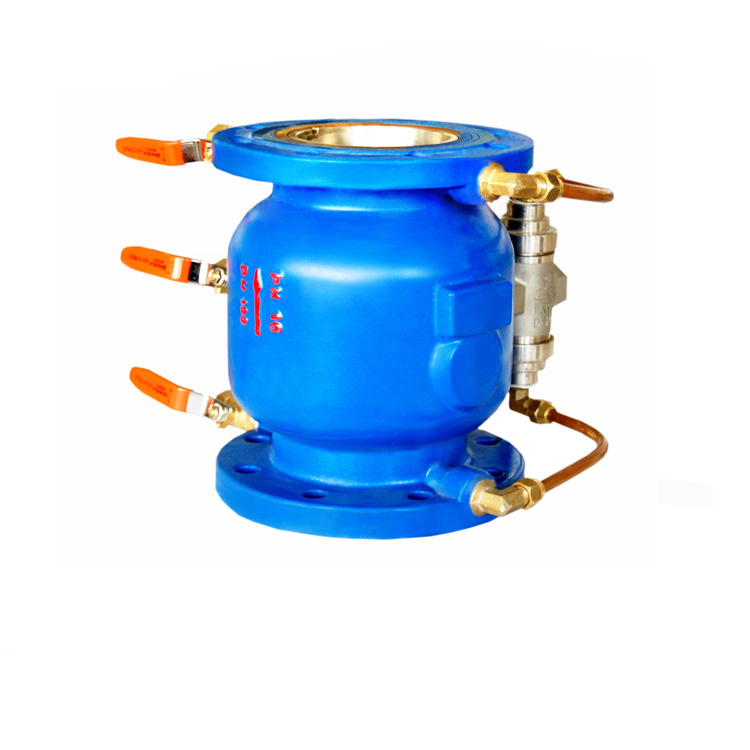

桂龍直流低阻力倒流防止器GLLHs743X介紹

1、適用場合:桂龍低阻力倒流防止器主要用于城鎮供水管網與各類用戶管網之間，或者生活飲用水與消防水、空調水、綠化水等異質水系統之間交叉連接時的有效隔斷，或者無負壓設備的配套安裝，能夠嚴格防止倒流污染的發生。

2、低阻力倒流防止器功能和特點:

①由前后兩個止回閥和中間自動排水器組成。

②在前后止回閥產生滲漏時，能夠自動排水，阻斷回流，嚴格防止回流污染，保護上游管道內的水質。

③超低水損、節能顯著：水頭損失小于0.04Mpa;

④空氣隔斷、自動排水：在回流狀態發生時，主閥關閉時，排水器自動開啟、中間腔泄壓為零，主閥的上下游之間實現空氣隔斷或零壓隔斷，隔斷性能安全可靠。

⑤節地節材、安裝靈活:外形小、自重輕，結構長度僅為現有同類產品的30％；可以水平或垂直安裝.

3、桂龍低阻力倒流防止器主要技術參數:

公稱通徑：DN50—DN400;

公稱壓力：1.0Mpa; 1.6Mpa;

開啟壓力：≤0.04Mpa;

局部水頭損失：≤0.04 Mpa;

隔斷形式：空氣隔斷或零壓隔斷;

閥體材質：球墨鑄鐵;

內件材質：304不銹鋼;

適用溫度：≤65℃。

4、低阻力倒流防止器工作原理

A、正向通水：

進口壓力大于出口壓力時，兩個止回閥瓣開啟，排水器關閉。在2m/s流速時，流通水損小于0.04Mpa.

B、反向關閉：

進口壓力小于等于出口壓力時，兩個止回閥瓣關閉，排水器開啟。

如果沒有垃圾卡阻，兩個止回閥瓣密封關閉，排水器出口不排水，中間腔與大氣相通，中間腔壓力為零。

C、防止回流污染：

進口壓力小于出口壓力時，兩個止回閥瓣處于關閉狀態，排水器處于開啟狀態如果其中一個或兩個止回閥瓣的閥口有垃圾卡阻，產生滲漏，所漏介質均流向中間腔，經過排水器直接排出閥外，防止對進口端的回流污染。
