桂龍泄壓持壓閥

更新:2024/5/12 16:53:41      點擊:32
  • 產品品牌   桂龍
  • 產品型號   GL500X
  • 產品描述

    當進口壓力超過泄壓/持壓導閥設定的安全值時,泄壓導閥會自動開啟,通過球閥放出部分水,使管路泄壓。當壓力恢復到安全值時,泄壓閥自動關閉。作泄壓閥時,各球閥常開。...

產品介紹

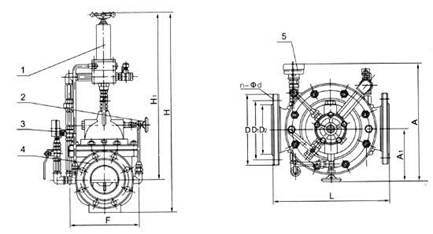

GL500X桂龍持壓/泄壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作,即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時,可維持供水路壓力在設定的安全值之下;做持壓閥用,可維持主閥上游水壓在設定值之上,保持主閥上游供水壓力。
本產品利用水力自力控制,不需要其它裝置和能源,保養簡便,一閥多用。在不同的工況下可以選擇選擇:不銹鋼,鑄鋼,黃銅,球墨鑄鐵。
  本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

GL500X桂龍持壓/泄壓閥工作原理

  1、作泄壓閥:當泄壓/持壓導閥調整為泄壓狀態時,水通過針閥、主閥控制室、球閥、泄壓/持壓導閥、球閥流向出口,此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時,泄壓導閥會自動開啟,通過球閥放出部分水,使管路泄壓。當壓力恢復到安全值時,泄壓閥自動關閉。作泄壓閥時,各球閥常開。
  2、作持壓閥:當泄壓/持壓導閥調整為持壓狀態時,只要主閥進口水壓低于導閥設定值,導閥即關閉。主要控制室升壓,主閥關閉。當主閥上游供水壓力超過導閥設定壓力時,持壓導閥才能打開,控制室的水經球閥排至出口,控制室降壓主閥開啟,開始供水,即保持了上游水壓。作持壓閥用時,球閥C常閉或用絲堵?lián)Q下。

GL500X持壓/泄壓閥主要技術參數

公稱壓(Mpa)

殼體試驗壓力(MPa)

密封試驗壓力(MPa)

適用介質

介質溫度(℃)

1.0

1.5

1.1

0-80

1.6

2.4

1.76

2.5

3.75

2.75


GL500X持壓/泄壓閥主要零件材料

零件名稱

零件材料

閥體 閥蓋

WCB、CF8、QT450

閥座 閥盤

銅合金

密封圈 O型圈

丁晴橡膠

閥桿

2Cr13

彈簧

50CrVA

針型閥

銅合金

球閥

銅合金

浮球閥

銅合金

微型過濾器

不銹鋼

500X泄壓閥
